VDA-Einschraub-Stecknippel NW 16 - M20x1.5 für NORMAQUICK PS3
- Artikel-Nr.: 1000000304406
- Herstellernummer: 40061293X

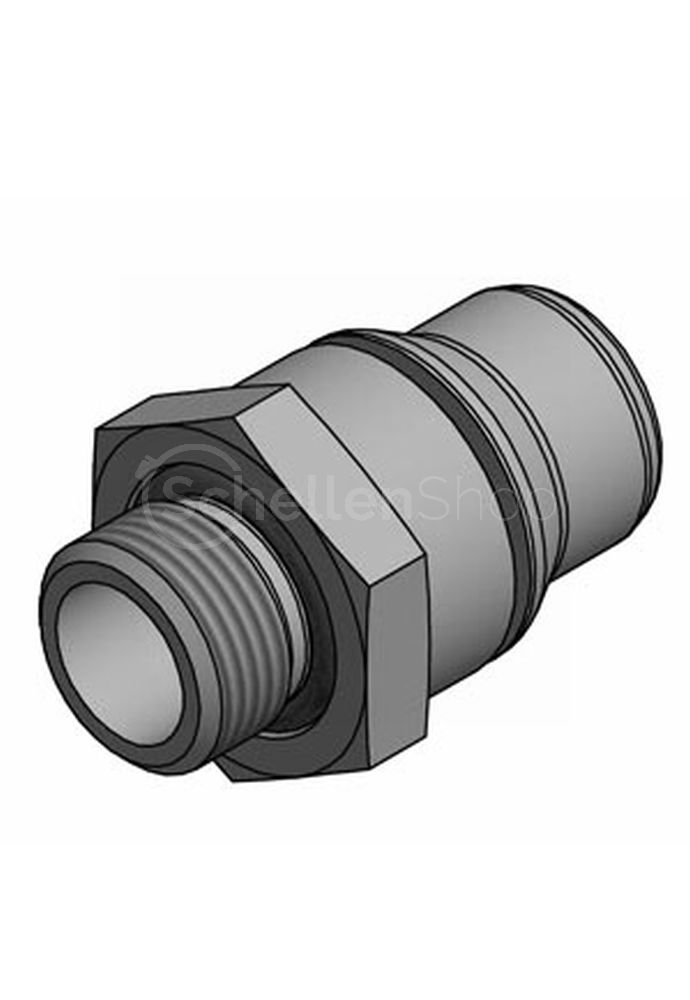

VDA Einschraub Stecknippel NW 16

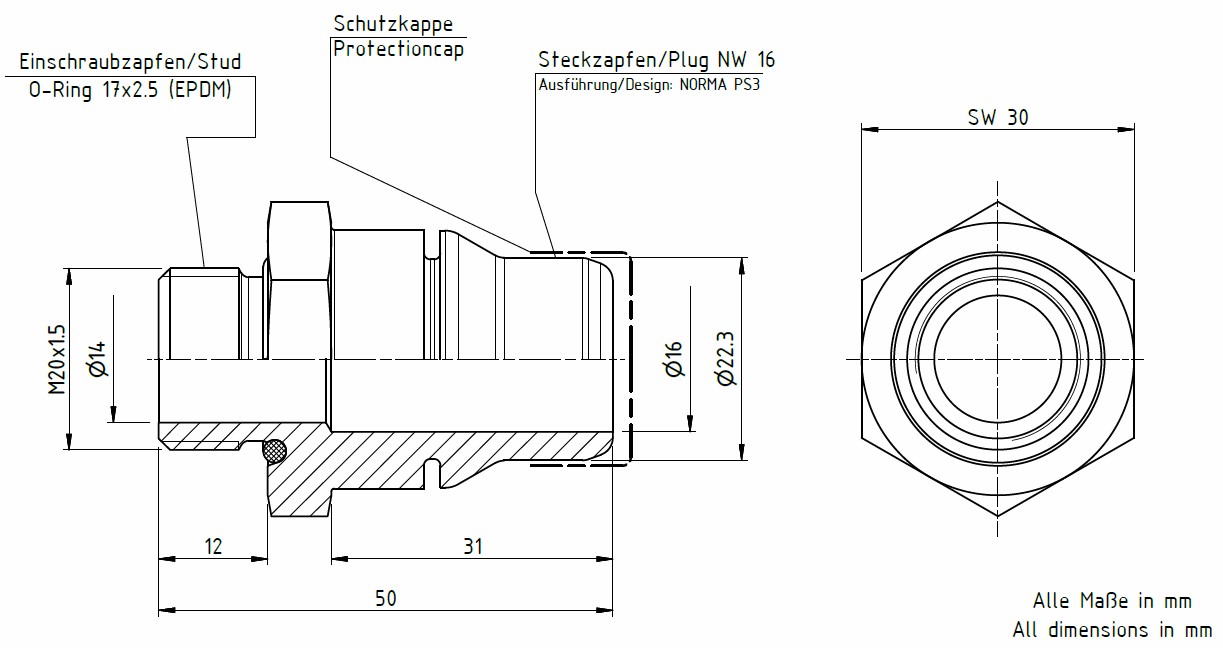

Der VDA Stecknippel zum Einschrauben hat die Nennweite 16 (NW 16). Das heisst, dass das Innenmaß des Einschraub und Stecknippels 16 mm misst. Das Einschrauben und Befestigen des Stecknippels ermöglicht das M20x1,5 Außengewinde. Das Gewinde vom Stecknippel muss auf Grund der EPDM-Dichtung (unter dem Sechskant) nicht zusätzlich abgedichtet werden. Nachfolgend finden Sie die genauen Produktmaße:

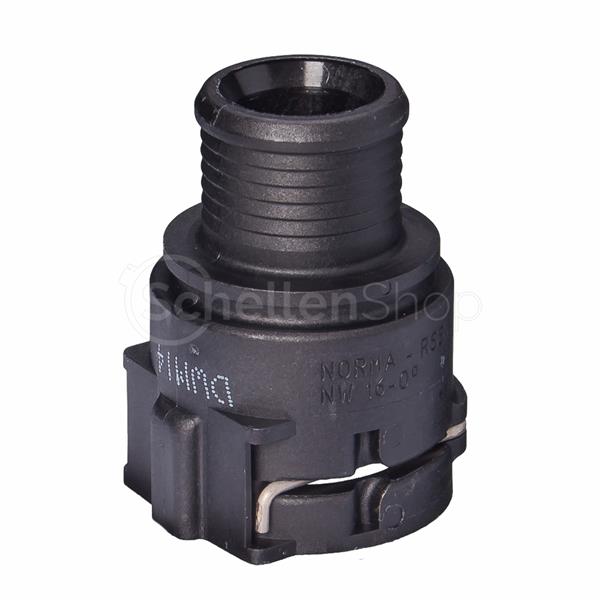

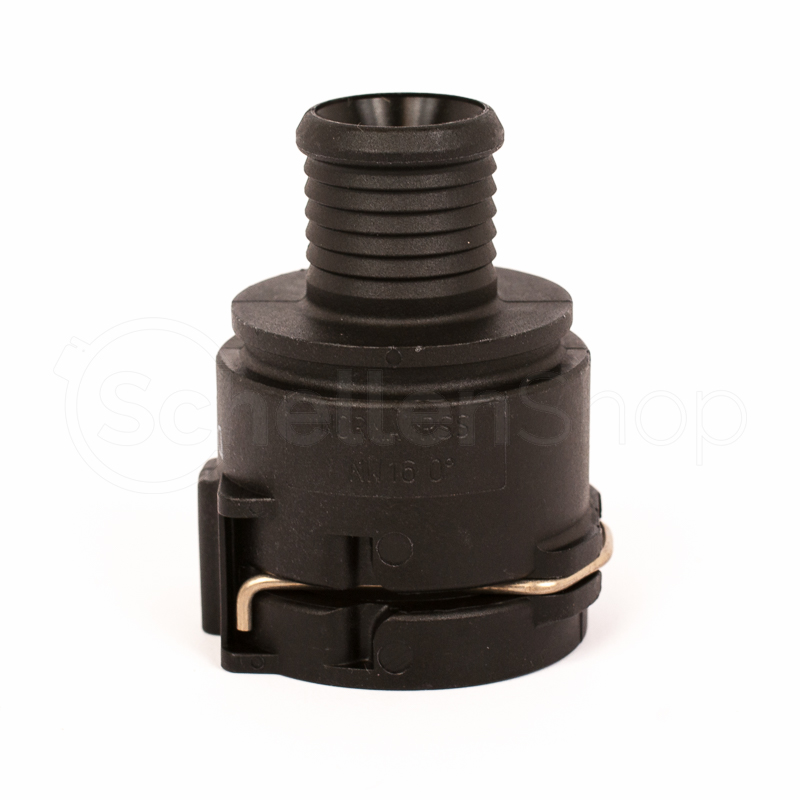

Die Einschraubstutzen und Stecknippel nach VDA-Norm (passend für NORMAQUICK® PS3) sind bereits seit Jahren im Fahrzeugbau etablierte Verbindungslösungen. Insbesondere bei medienführenden Leitungen im Bereich von Temperier-Systemen (Kühlerleitungen/Heizleitungen), Ladeluft-Systemen und Kraftstoff-Systemen kommen diese Stecksysteme zum Einsatz. Als Gegenstück für den Steckverbinder an der medienführenden Leitung wird ein Einschraubnippel (z.B. für Gewindeanschluss am Kühler) oder ggf. auch ein NORMAQUICK® PS3 Steckverbinder benötigt.
VDA Einschraub Stecknippel NW 16 - technische Daten
| Nennweite: | NW 16 |
| Dichtung: | EPDM |
| Material: | Aluminium |
Anzugsdrehmoment: 40 + 5 Nm max.
Medium: Kühlwasser
Betriebsdruck: 2 bar max.
Temperatur: -40°C bis +135°C (kurzzeitig +150°C)
