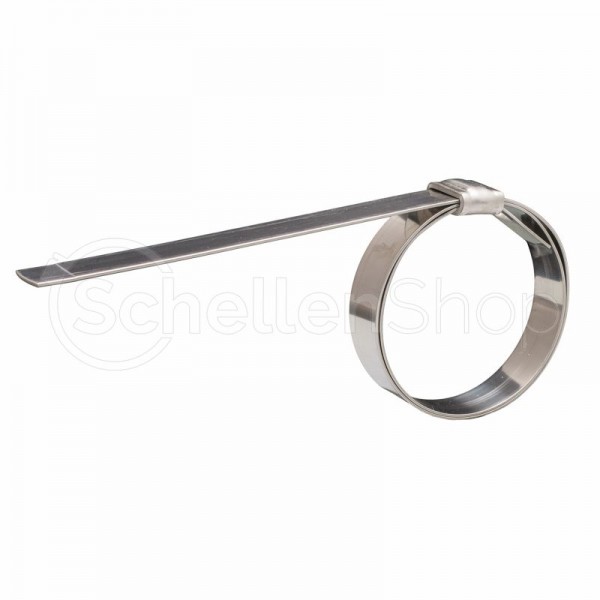

Bandimex vorgefertigte Schelle Typ C, Breite 9,5 mm

Bandimex vorgefertigte Schelle

Die Bandimex vorgefertigte Schelle ist 9,5 mm breit und für eine schnelle und dauerhafte Schlaucheinbindungen. Die Bandimex vorgefertigte Schelle ist in Abmessungen in verschiedenen Größen zwischen 21 mm und 76 mm erhältlich.

Die Verarbeitung erfolgt mit dem Spann- und Abschneidewerkzeug.

Bandimex vorgefertigte Schelle - technische Daten

Montageanleitung Bandimex vorgefertigte Schelle

Montageanleitung Vorgefertigte Schellen - Step 1 Montage mit Bandimex Spannwerkzeug W 001 und Bandimex Adapter V 001 (a) bzw. V 050 (b).
Bandimex Spannwerkzeug in Schraubstock einspannen. Bandimex Adapter auf Werkzeugnase setzen, Schelle in Werkzeug einführen und das Bandende mit dem Excenterhebel festhalten.

Montageanleitung Vorgefertigte Schellen - Step 2 Schlauch durch die Schelle stecken und Kurbel des Bandimex Spannwerkzeuges nach rechts drehen. Um das Anziehen des Bandes zu kontrollieren, legt man einen Finger auf die Seite der Schlaufe, in die das Band eingezogen wird, und dreht die Kurbel, bis die gewünschte Spannung erreicht ist. Wenn das Band nicht mehr unter der Schlaufe durchgezogen wird, ist die maximale Zugkraft erreicht.

Montageanleitung Vorgefertigte Schellen - Step 3 Schlauch mit der Schelle so weit nach hinten drehen, daß der Scherhaken hinter die Schlaufe greifen kann. Dabei gleichzeitig die Kurbel um ca. eine halbe Umdrehung (je nach Schlauchtyp und -größe) lösen.

Montageanleitung Vorgefertigte Schellen - Step 4 Schneidhebel mit einem festen Ruck nach vorn bewegen, so daß das Bandende abgeschnitten wird.

Montageanleitung Vorgefertigte Schellen - Step 6 Die fertig montierte Bandimex Vorgefertigte Schelle erfordert kein nachträgliches Hämmern oder Schlagen.
