OBO Bettermann | Kabelschellen / Rohrschellen für Elektroinstallation

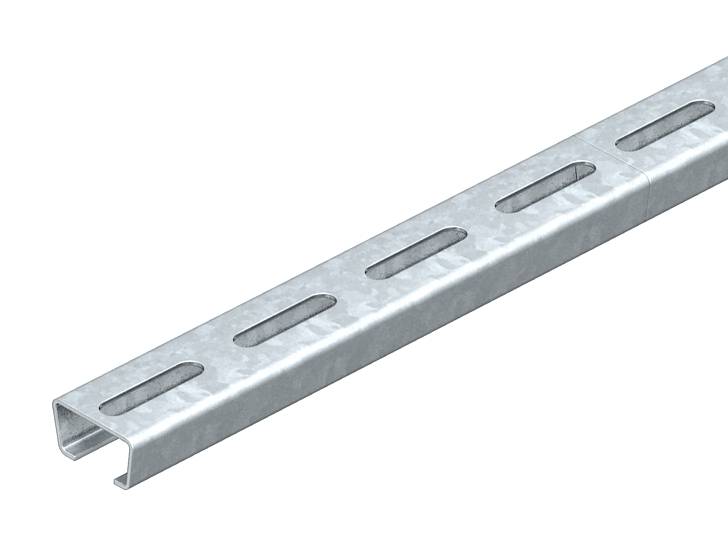

Die C-Profilschiene AML3518 von OBO Bettermann zur Kabelbefestigung in Kombination mit der Bügelschelle Typ 2056 mit Hammerkopf-Fuß. Sie können diese Tragschiene direkt auf dem Untergrund oder auch als Abhängung montieren. Das Material der Schiene ist Tauchfeuerverzinkt (FT). Abmessungen:Länge: 1000 mmBreite: 35 mmHöhe: 18 mmMaterialstärke: 1,5 mmBohrlochmittenabstand: 50 mmSchlitzweite: 16,5 mm

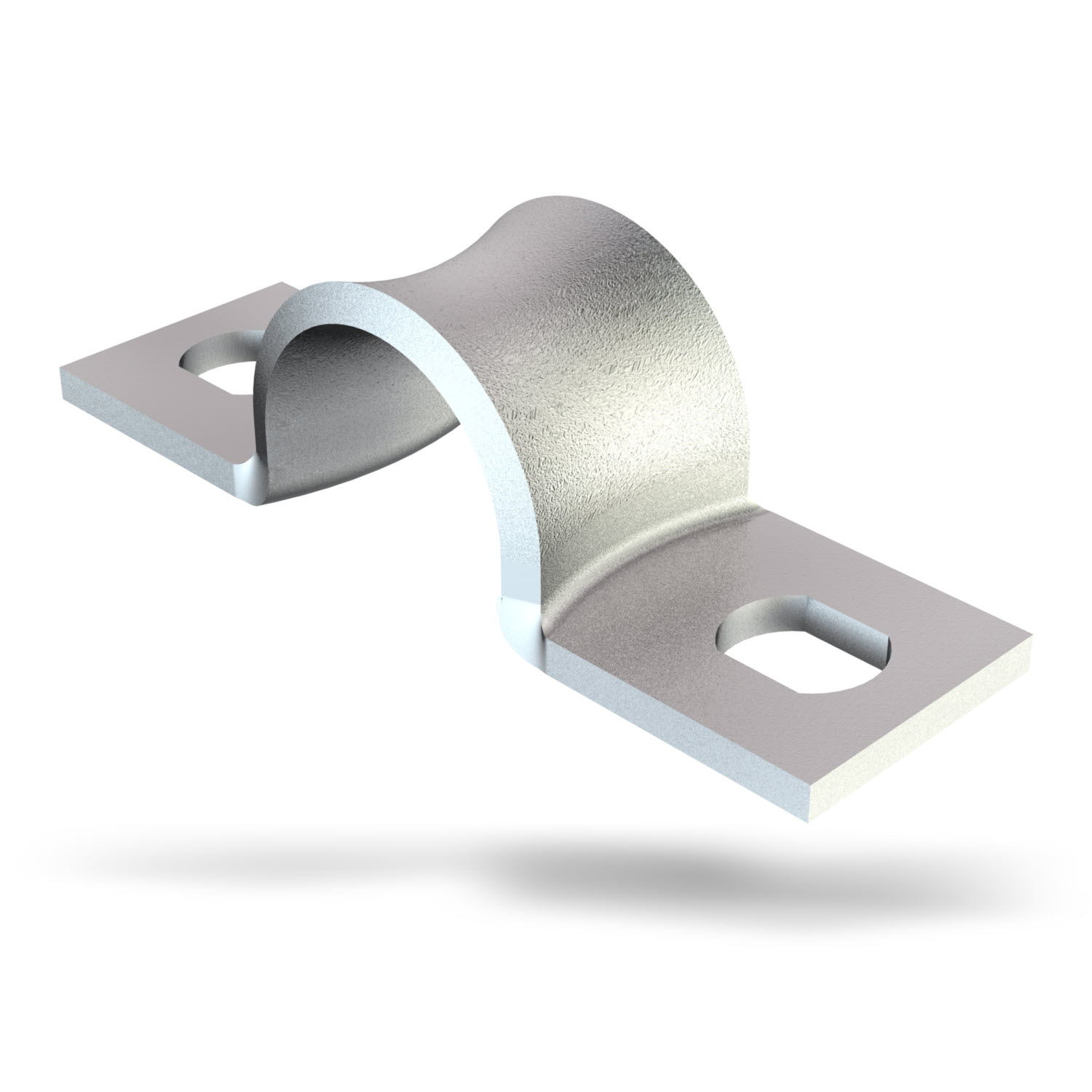

Befestigungsschelle nach Werksnorm 7855 und Siemens Norm SN 788550 Die Befestigungsschelle mit Maße nach Siemens-Norm SN 78550 Form B, mit stark gerundeten Kanten ist besonders für empfindliche Leitungen geeignet. Die Befestigungsschelle nach Werksnorm 7855 und Siemens Norm SN 788550 ist mit den Durchmessern 4 mm , 4,5 mm und 5 mm erhältlich.

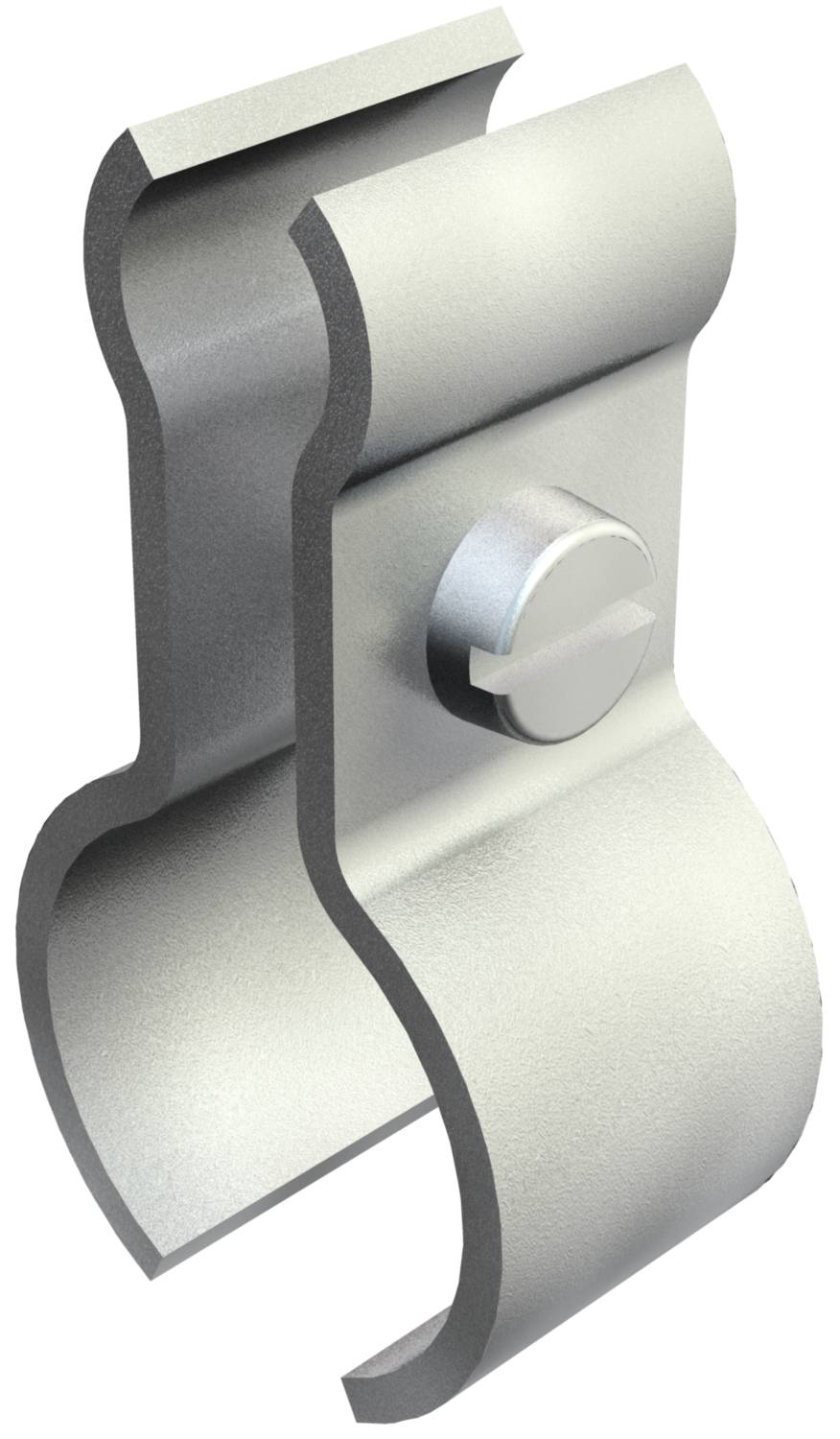

Mit der Spanndrahtschelle Typ 1020 von OBO Bettermann können Sie Kabel/Leitungen an einem Spannseil sicher und einfach befestigen. Diese Spanndrahtschelle ist ausgelegt für Seildurchmesser von 4 bis 9 mm. Die Spannschraube ist hierbei eine M4x13 mm Schlitzschraube.

OBO starQuick-Schelle Die OBO starQuick-Schelle aus UV- und witterungsbeständigen Polyamid (PA) der Marke OBO Bettermann ist eine Klemmschellle für Kabel, Leitungen und Rohre. Diese OBO starQuick-Schelle ist besonders für den Außenbereich geeignet und kommt oft im Parkhaus, an Brücke oder im öffentlichen Raum zum Einsatz. Die verschiedenen auswählbaren Größen der OBO starQuick-Schelle ermöglichen eine Befestigung von 10 bis 65 mm Durchmesser. Die OBO starQuick-Schelle kann sowohl Kunststoff- als auch Metallrohren kombiniert werden und eignet sich somit für Elektro- und Sanitärinstallation. Sie können diese Schelle nach Belieben an der Wand oder der Decke montieren. Die Montage der Rohre erfolgt sehr schnell und ohne Werkzeug. Auch das Montieren von mehreren Rohren ist ganz einfach möglich: Anreihen der Einzelschellen Verwendung des Doppelhalters, der einen sicheren Halt und Abstand bei hoher Belastung gewährleistet Schienenbefestigung für frei wählbare Abstände und Schellenanzahl

Sockel-Klemmschelle vom Typ 2962 Die 1-fache Sockel-Klemmschelle vom Typ 2962 in lichtgrau ist aus Polypropylen (PP) gefertigt. Die Sockel-Klemmschelle vom Typ 2962 ist aufschraubbar auf ein M6-Gewinde. Der wählbare Durchmesser der Sockel-Klemmschelle variiert zwischen 8 mm und 42 mm.

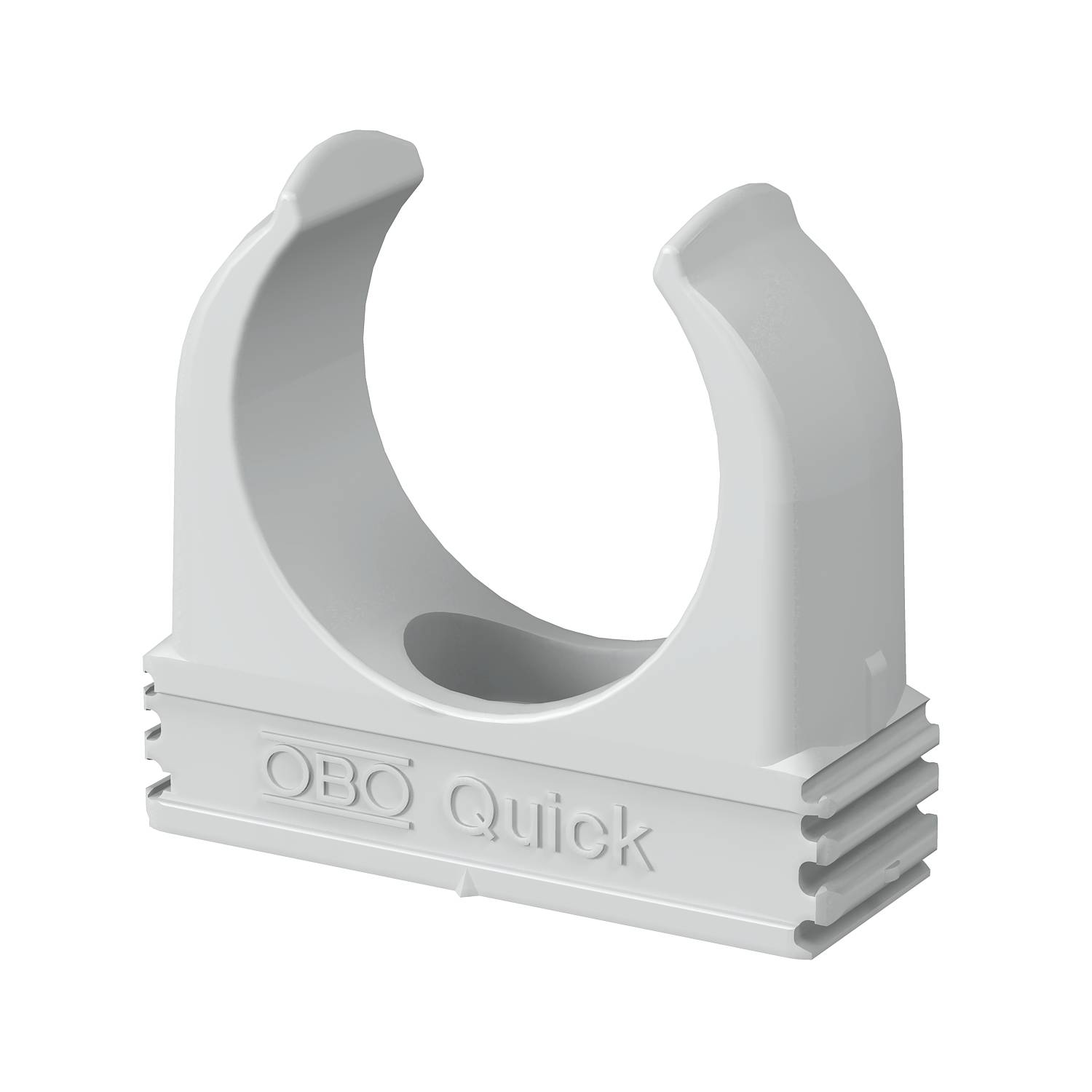

OBO Quick-Schelle Die OBO Quick-Schelle vom Typ 2955 ist für alle metrischen Stahlpanzerrohre, sowie leichte und schwere metrischen Isolierrohre / Kabelschutzrohre, aber auch universelle Befestigungen geeignet. Diese Kunststoff-Kabelschelle ist zudem geeignet zur Aufnahme der OBO Quick-Pipe. Die Rohrzentrierhilfe ermöglicht ein optimales Anbringen des Rohres in der OBO Quick-Schelle und dreht automatisch die Schelle in die richtige Stellung. Das Befestigungsloch, der OBO Quick-Schelle, in Form eines Langlochs dient der seitlichen Ausrichtung bei der Montage mittels Holzschraube oder Schlagdübel. Die Größe M16 (16 mm) bis M32 (32 mm) können auf M6-Gewinde aufgeschraubt werden. Der empfohlene Befestigungsabstand zwischen den einzelnen Kunststoff-Schellen beträgt 50-60 cm.

Abstandsschelle OBO Typ 732 Die Abstandschelle Typ 732 von OBO Bettermann ermöglich eine Montage von Rohren und Kabeln an Wand, Decke und Boden mit Abstand zum Untergrund. Die Befestigung der Abstandsschelle erfolgt über einen Gewindeanschluss mit M6 Innengewinde. Sie erhalten diese Kabelschelle / Rohrschelle mit verzinkter Oberflächen oder vollständig aus Edelstahl (V2A oder V4A). Die OBO Abstandschelle 732 ist zugelassen für den Funktionserhalt nach DIN 4102 Teil 12, Funktionserhaltklassen E 30 bis E 90.

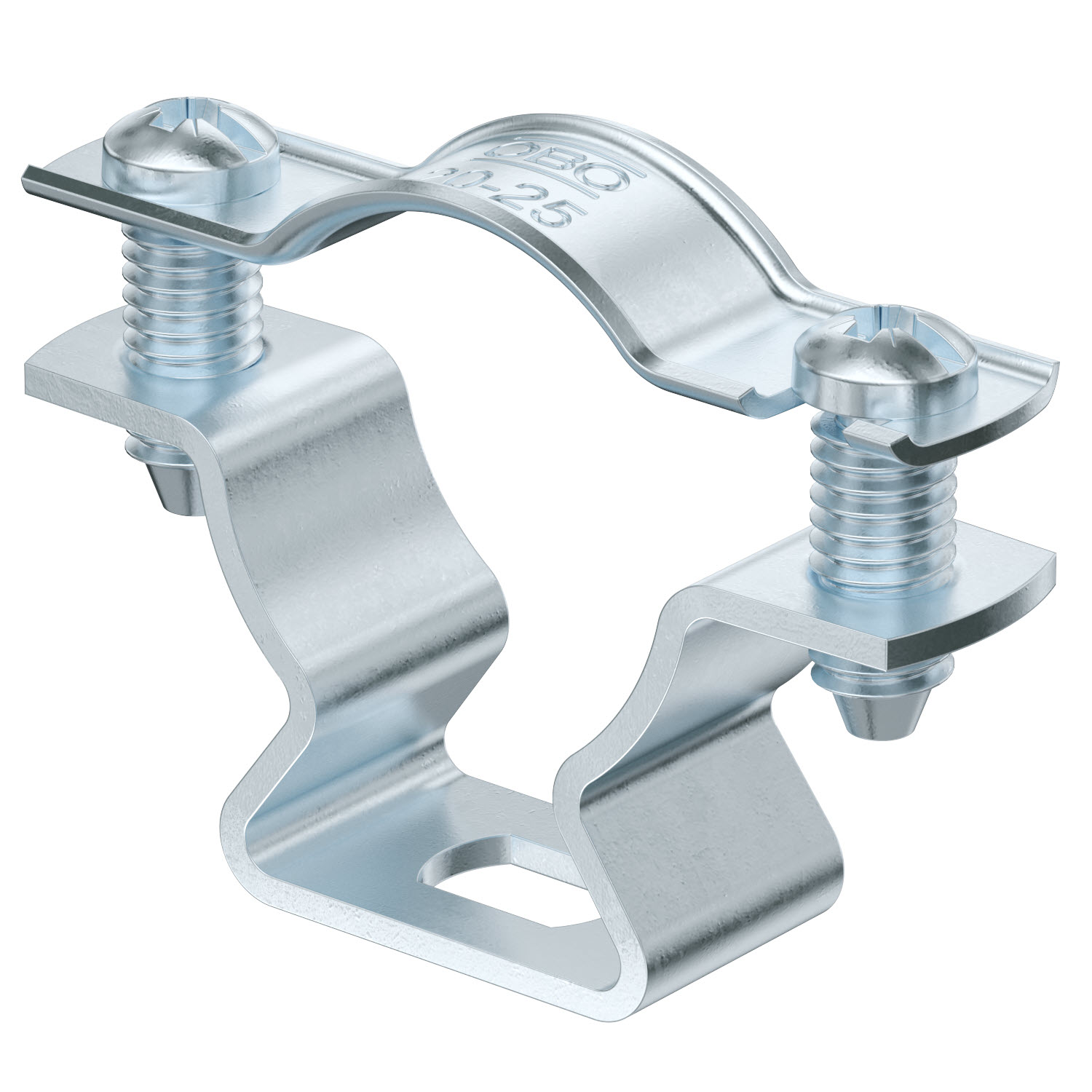

Abstandsschelle Die Kabelschelle oder auch Rohr- Abstandschelle Typ ASL 733 von OBO Bettermann ermöglicht eine sichere Befestigung von Leitungen, Kabel oder Rohren an Wänden, Böden und Decken. Zur Befestigung werden Schraubanker, Anglerdübel oder Sprintschrauben der Größen M6 benötigt. Geprüft und zugelassen in Funktionserhalt-Systemen der Klassen E30 bis E90 nach DIN 4102 Teil 12.

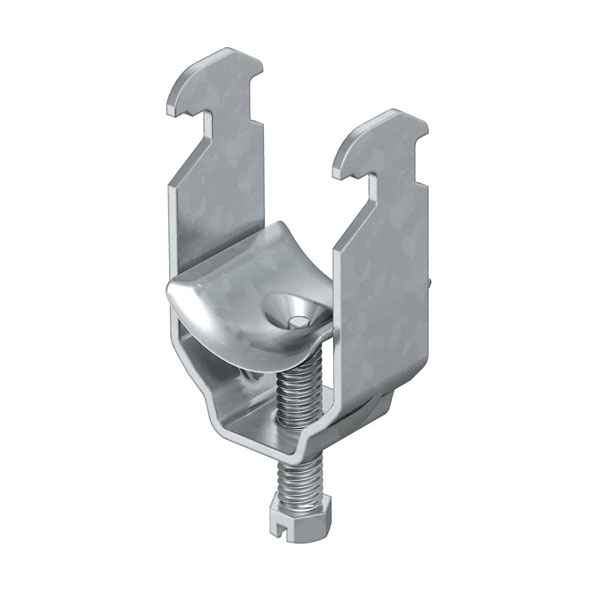

Die OBO Bügelschelle / Kabelschelle Typ 2056 aus feuerverzinkten Stahl oder Edelstahl. Rohrschelle, bzw. Kabelschelle zur Befestigung von Kabeln, Rohren oder Leitungen. Passend zu allen C-Profilschienen mit 16 - 17 mm Schlitzweite. Geprüft und zugelassen in Funktionserhalt-Systemen der Klassen E30 bis E90 nach DIN 4102 Teil 12.

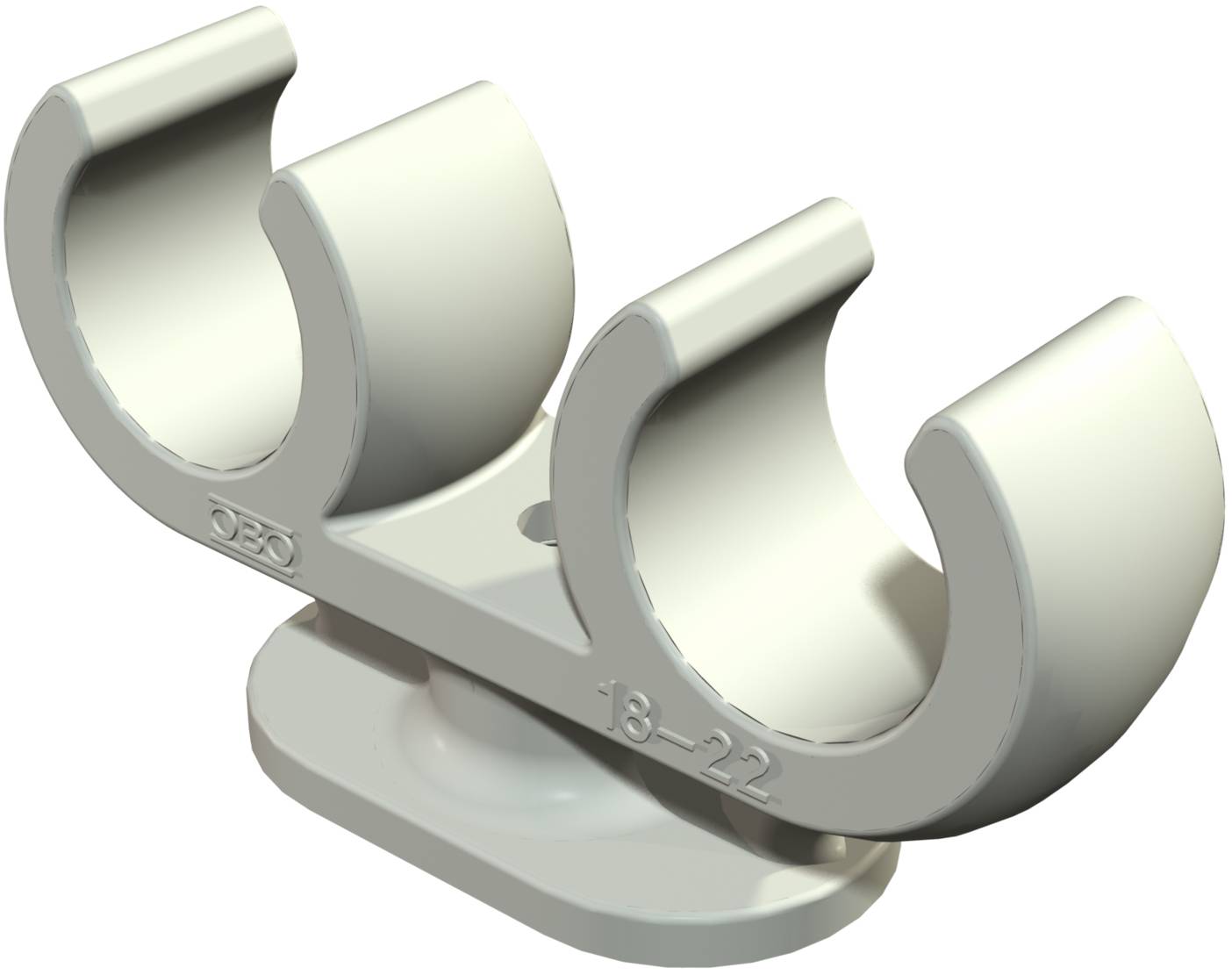

OBO Sockel Doppelklemmschelle vom Typ 2962 Die 2-fache OBO Sockel Doppelklemmschelle vom Typ 2962 in lichtgrau ist aus Polypropylen (PP) gefertigt. Diese OBO Sockel Doppelklemmschelle vom Typ 2962 ist zum Aufschrauben auf ein Gewinde M6 geeignet. Sie ermöglicht eine Montage von 2 Leitungen, Rohren oder Kabeln nebeneinander.
