NORMAQUICK V2 Winkel-Steckverbinder NW 12 - 12 - 90° mit 12 mm Schlauchanschluss
Die NORMAQUICK® V2 Steckverbindung mit 12 mm Schlauchanschluss im 90° Winkel ist ideal zum Verbinden von medienführenden Leitungen in der Automobiltechnik. Die Steckverbindung besteht aus Kunststoff (Polyamid 6 mit 30 % Glasfaser oder Polyamid 12 mit 20 % Glasfaser) und bieten vielfältige Möglichkeiten für unterschiedliche Anschlussarten. Mit dieser Steckverbindung mit 12 mm Schlauchanschluss im 90° Winkel verbinden Sie sowohl Leitung mit Leitung, als auch Leitung mit Aggregat:
- Verbindung mit Kraftstoffleitungen
- Be- und Entlüftungsleitungen
- Ölkühlerleitungen
- Bremsunterdruckleitungen
Technische Daten

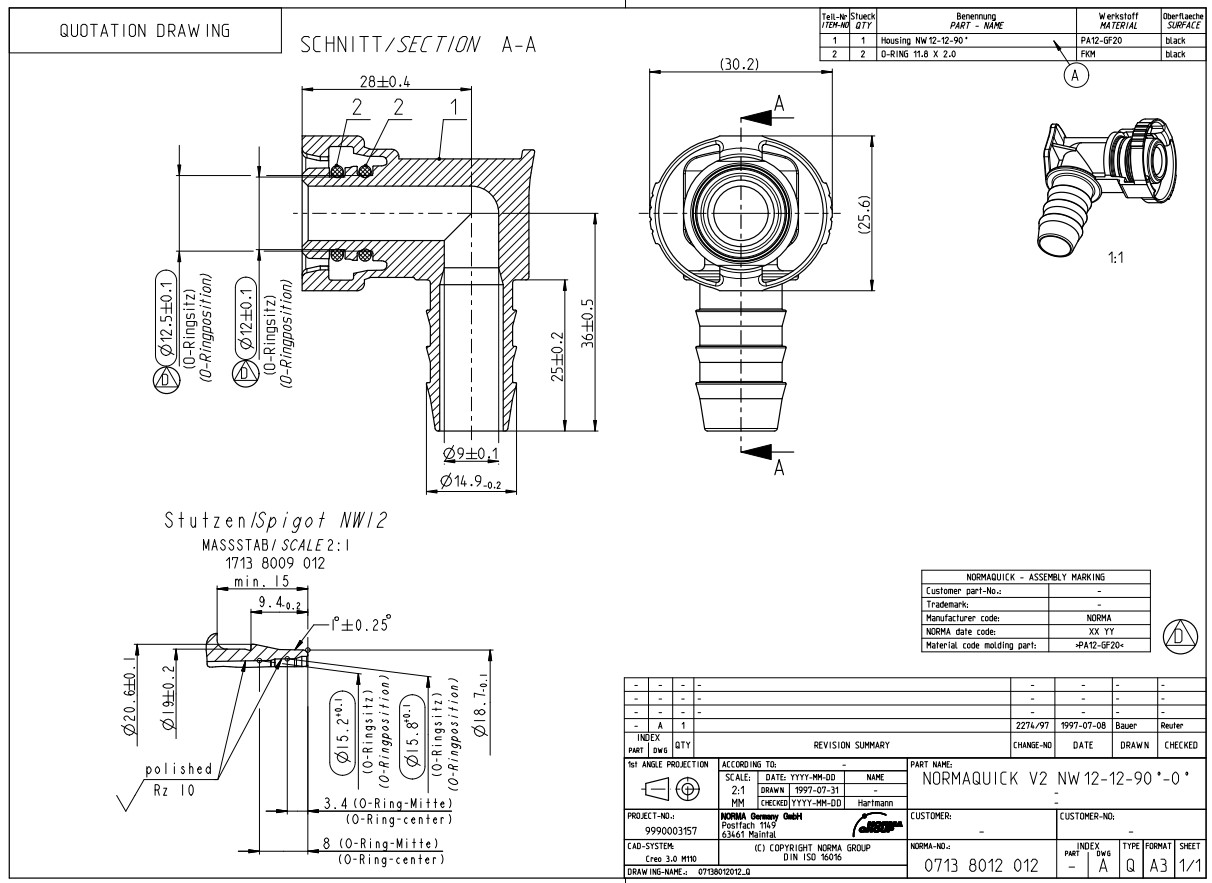

NQ-V2 Steckverbindung NW 12 - 12 - 90°, 12 mm Schlauchanschluss
Anschlussvariante: | 90° |
---|---|
Material: | Polyamid (PA) |
Nennweite: | NW 12 |
Schlauchanschluss: | 12,0 mm |
Dichtung: | FPM und FMVQ |
Medium: nur Luft-, Öl- und Kraftstoffdämpfe
Bei flüssigen Medien wie Motoröl oder AdBlue ist die Anwendung „Einfüllleitung“ als drucklos und oberhalb des Pegels gesetzt.
Betriebsdruck: bis ca. 2,5 bar Überdruck
Temperatur: -40°C bis +135°C, kurzzeitig bis +150°C (ca. 30 min)
Anschlussvariante: | 90° |
---|---|
Material: | Polyamid (PA) |
Nennweite: | NW 12 |
Schlauchanschluss: | 12,0 mm |
Dichtung: | FPM und FMVQ |
Die NORMA Group ist ein internationaler Markt- und Technologieführer für hochentwickelte Verbindungstechnik mit über 60 Jahren Erfahrung in der Herstellung und Produktentwicklung.Das Unternehmen fertigt ein breites Sortiment innovativer Verbindungslösungen in drei Produktkategorien (Befestigungsschellen, Verbindungselemente und Fluidsysteme) und ist ein führender Anbieter von Systemlösungen.
