90° Steckverbindung NW 10 und 10 mm Schlauchanschluss
Die NORMAQUICK® V2 90° Steckverbindung in Nennweite 10 mm und 10 mm Schlauchanschluss ist ideal zum Verbinden von medienführenden Leitungen in der Automobiltechnik. Die Steckverbindung mit 10 mm Schlauchanschluss besteht aus Kunststoff (Polyamid 6 mit 30 % Glasfaser oder Polyamid 12 mit 20 % Glasfaser) und bietet vielfältige Möglichkeiten für unterschiedliche Anschlussarten, ideal zum Verbinden von medienführenden Leitungen im Automobilbau.
Die Steckverbindung mit 10 mm Schlauchanschluss verbindet sowohl Leitung mit Leitung, als auch Leitung mit Aggregat:
- Verbindung mit Kraftstoffleitungen,
- Be- und Entlüftungsleitungen,
- Ölkühlerleitungen,
- Bremsunterdruckleitungen.
NORMAQUICK® V2 Steckverbindungen sind standardmässig in den Anschlussvarianten 0°, 45°, 50° und 90° erhältlich. Bei dieser V2 Steckverbindung handelt es sich um die Variante mit 90° Krümmung.
Bitte beachten Sie, dass NORMAQUICK® V2 Steckverbindungen ohne Anschlussstutzen geliefert werden.
Technische Daten

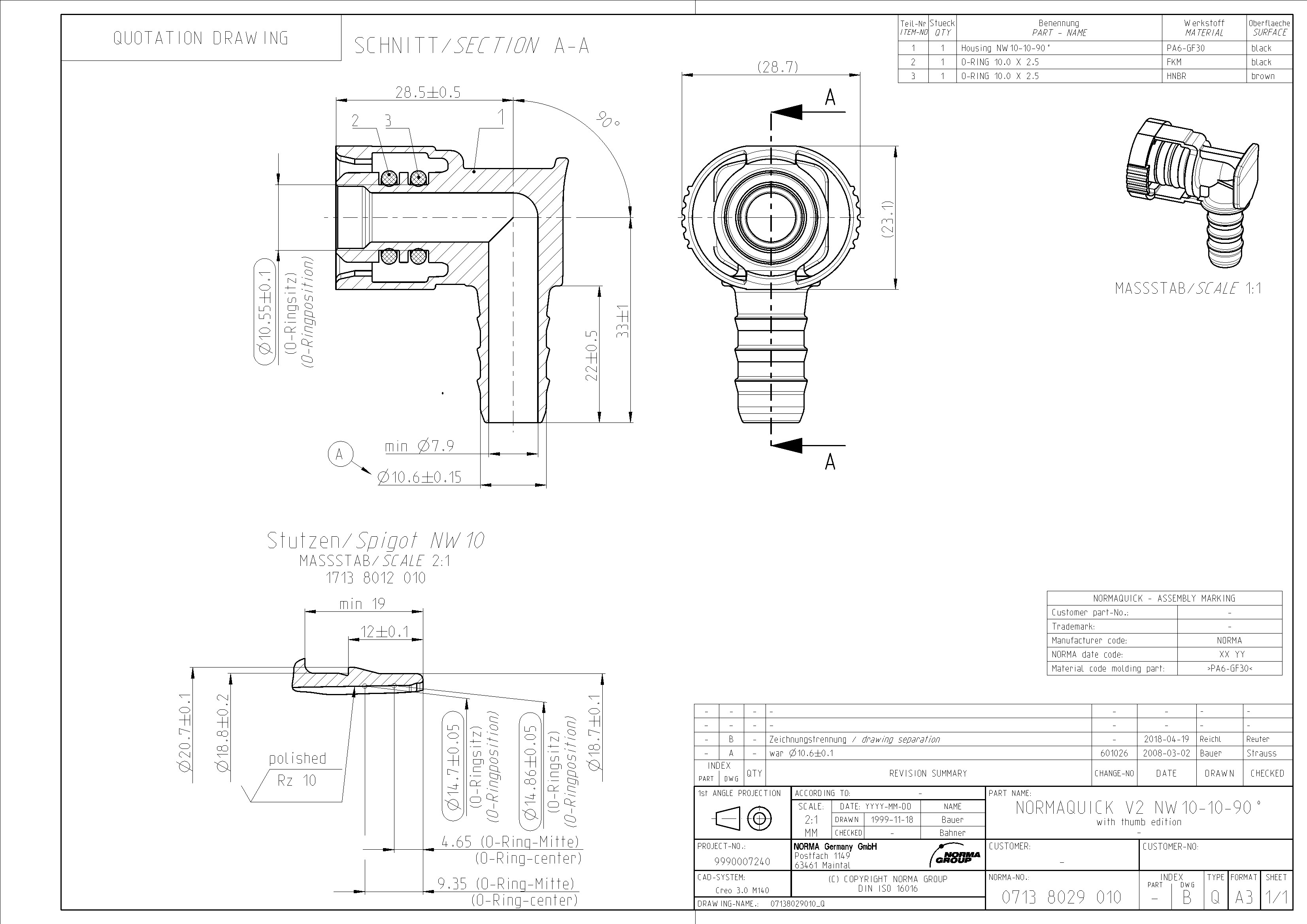

NQ-V2 Steckverbindung NW 10 - 10 - 90°, 10 mm Schlauchanschluss
Anschlussvariante: | 90° |
---|---|
Dichtung: | HNBR |
Material: | Polyamid (PA) |
Nennweite: | NW 10 |
Schlauchanschluss: | 10,0 mm |
Medium: Kraftstoff, Luft, Öl & Öldämpfe
Betriebsdruck: ca. 5 bar Überdruck
Temperatur: -40°C bis +135°C, kurzzeitig bis +150°C (ca. 30 min)
Anschlussvariante: | 90° |
---|---|
Dichtung: | HNBR |
Material: | Polyamid (PA) |
Nennweite: | NW 10 |
Schlauchanschluss: | 10,0 mm |
Die NORMA Group ist ein internationaler Markt- und Technologieführer für hochentwickelte Verbindungstechnik mit über 60 Jahren Erfahrung in der Herstellung und Produktentwicklung.Das Unternehmen fertigt ein breites Sortiment innovativer Verbindungslösungen in drei Produktkategorien (Befestigungsschellen, Verbindungselemente und Fluidsysteme) und ist ein führender Anbieter von Systemlösungen.
Medium: Kraftstoff, Luft, Öl & Öldämpfe
Betriebsdruck: ca. 5 bar Überdruck
Temperatur: -40°C bis +135°C, kurzzeitig bis +150°C (ca. 30 min)
