Steckverbindung mit 10 mm Nennweite und 6 mm Schlauchanschluss
Die NORMAQUICK® V2 Steckverbindung mit 10 mm Nennweite und 6 mm Schlauchanschluss ist ideal zum Verbinden von medienführenden Leitungen in der Automobiltechnik. Sie bestehen aus Kunststoff (Polyamid 6 mit 30 % Glasfaser oder Polyamid 12 mit 20 % Glasfaser) und bieten vielfältige Möglichkeiten für unterschiedliche Anschlussarten. Die Steckverbindung mit Schlauchanschluss ist ideal zum Verbinden von medienführenden Leitungen im Automobilbau. Die Steckverbindung mit 10 mm Nennweite und 6 mm Schlauchanschluss verbindet sowohl Leitung mit Leitung, als auch Leitung mit Aggregat:
- Verbindung mit Kraftstoffleitungen,
- Be- und Entlüftungsleitungen,
- Ölkühlerleitungen,
- Bremsunterdruckleitungen.
NORMAQUICK® V2 Steckverbindungen mit Schlauchanschluss sind standardmässig in den Anschlussvarianten 0°, 45°, 50° und 90° erhältlich. Bei dieser V2 Steckverbindung handelt es sich um die Variante mit 90° Krümmung.
Bitte beachten Sie, dass NORMAQUICK® V2 Steckverbindungen ohne Anschlussstutzen geliefert werden.
Technische Daten

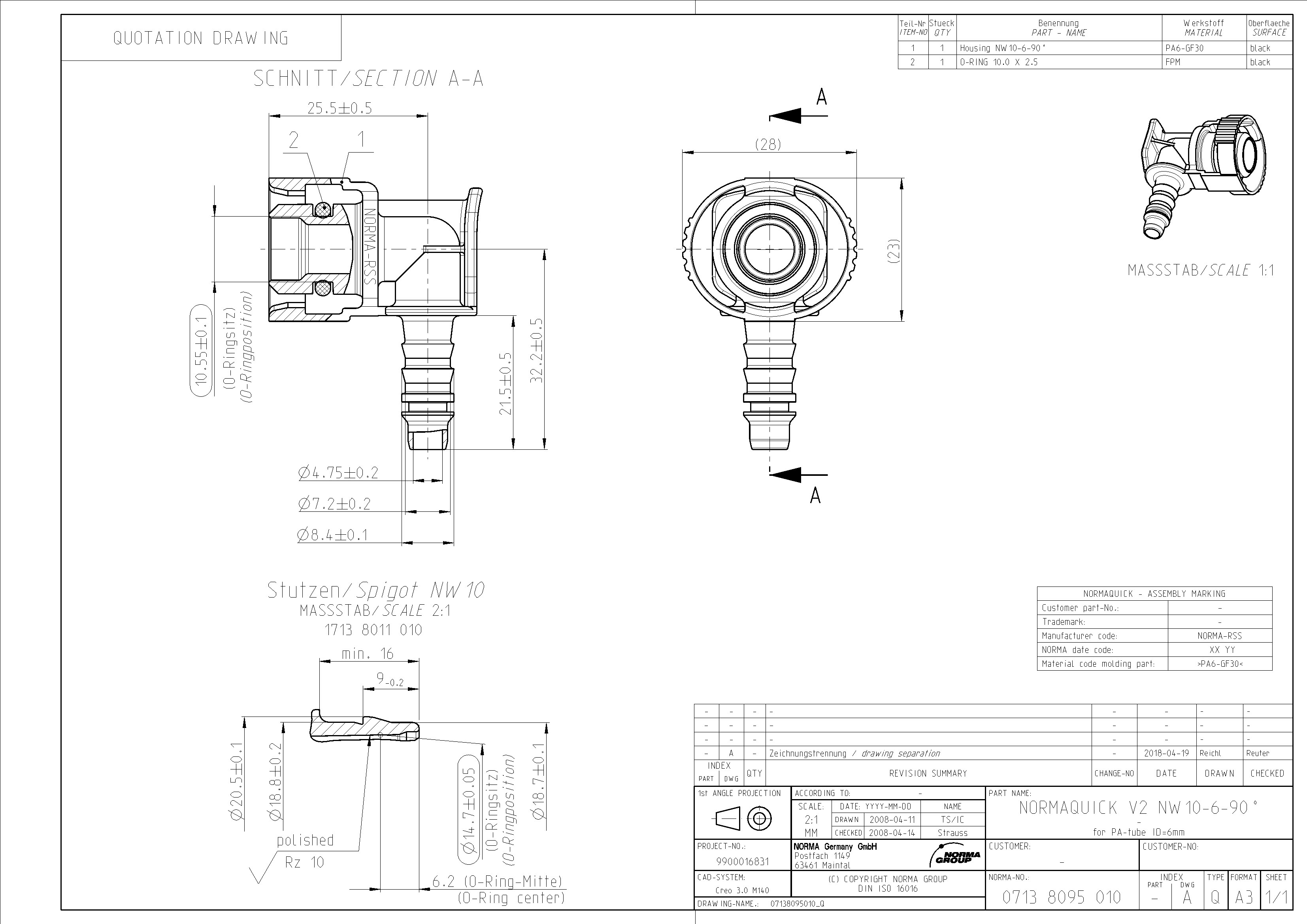

NQ-V2 Steckverbindung NW 10 - 06 - 90°, 6 mm Schlauchanschluss
Anschlussvariante: | 90° |
---|---|
Material: | Polyamid (PA) |
Nennweite: | NW 10 |
Schlauchanschluss: | 6,0 mm |
Medium: Kraftstoff, Luft, Öl & Öldämpfe
Betriebsdruck: ca. 5 bar Überdruck
Temperatur: -40°C bis +135°C, kurzzeitig bis +150°C (ca. 30 min)
Anschlussvariante: | 90° |
---|---|
Material: | Polyamid (PA) |
Nennweite: | NW 10 |
Schlauchanschluss: | 6,0 mm |
Die NORMA Group ist ein internationaler Markt- und Technologieführer für hochentwickelte Verbindungstechnik mit über 60 Jahren Erfahrung in der Herstellung und Produktentwicklung.Das Unternehmen fertigt ein breites Sortiment innovativer Verbindungslösungen in drei Produktkategorien (Befestigungsschellen, Verbindungselemente und Fluidsysteme) und ist ein führender Anbieter von Systemlösungen.
Medium: Kraftstoff, Luft, Öl & Öldämpfe
Betriebsdruck: ca. 5 bar Überdruck
Temperatur: -40°C bis +135°C, kurzzeitig bis +150°C (ca. 30 min)
