STAUFF Tragschiene TS für Standard- und Doppel-Baureihe

STAUFF Tragschiene TS für Standard- und Doppel-Baureihe

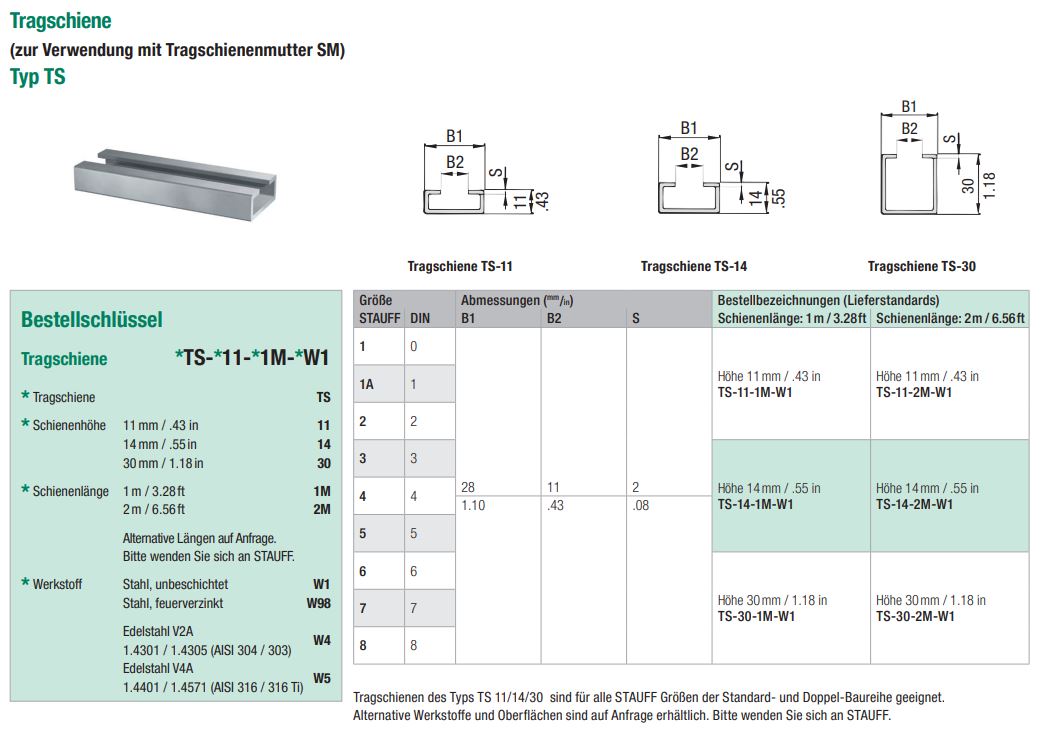

STAUFF Tragschiene technische Zeichnung
STAUFF Tragschiene TS für Standard- und Doppel-Baureihe
STAUFF Tragschiene technische Zeichnung

8,53 €*

Preise inkl. MwSt. zzgl. Versandkosten

8 Bewertungen

Sofort lieferbar.

Stück
Artikelnummer: 2000000139726
Herstellernummer: 1130004071
Gewicht: 0.85 kg

Tragschiene nach DIN 3015

Tragschiene für Stauff-Schellen der Standard- und Doppel-Baureihe nach DIN 3015.

passende Baugrößen für die Tragschiene der Standard- und Doppelbaureihe:



Abmessung

passende Baugrößen der Standard-Baureihe

 passende Baugrößen der Doppel-Baureihe

TS 11

 1, 1A, 2

1D, 2D

TS 14

 3, 4, 5

2D, 3D, 4D

TS 30

 6, 7, 8

4D, 5D



Tragschiene nach DIN 3015



Bezeichnung

B1 (mm)

B2 (mm)

S (mm)

H (mm)

TS 28 x 11

28

11

2

11

TS 28 x 14

28

11

2

14

TS 28 x 30

28

11

2

30

Technische Daten
STAUFF Tragschiene TS für Standard- und Doppel-Baureihe

Baureihe: Doppel-Baureihe, Standard-Baureihe
Material: Edelstahl V2A (1.4301), Stahl blank (S235 JR), galvanisch verzinkt (zn)
Angaben gemäß Hersteller. Irrtum und Änderung vorbehalten.
Weitere technische Details auf Anfrage!
Baureihe: Doppel-Baureihe, Standard-Baureihe
Material: Edelstahl V2A (1.4301), Stahl blank (S235 JR), galvanisch verzinkt (zn)

Als Entwickler, Hersteller und Lieferant von Rohrleitungskomponenten und Hydraulikzubehör ist Walter Stauffenberg GmbH & Co. KG seit mehr als 50 Jahren unter der Markenbezeichnung STAUFF national und international erfolgreich. Jahrzehntelange Erfahrung, qualifizierte Mitarbeiter, modernste Fertigungstechniken und die vorausschauende Unternehmensführung mit einem Fokus auf Qualitätsprodukte und Service-Dienstleistungen machen uns zu einem kompetenten und leistungsfähigen Partner.

Weitere technische Details auf Anfrage!
