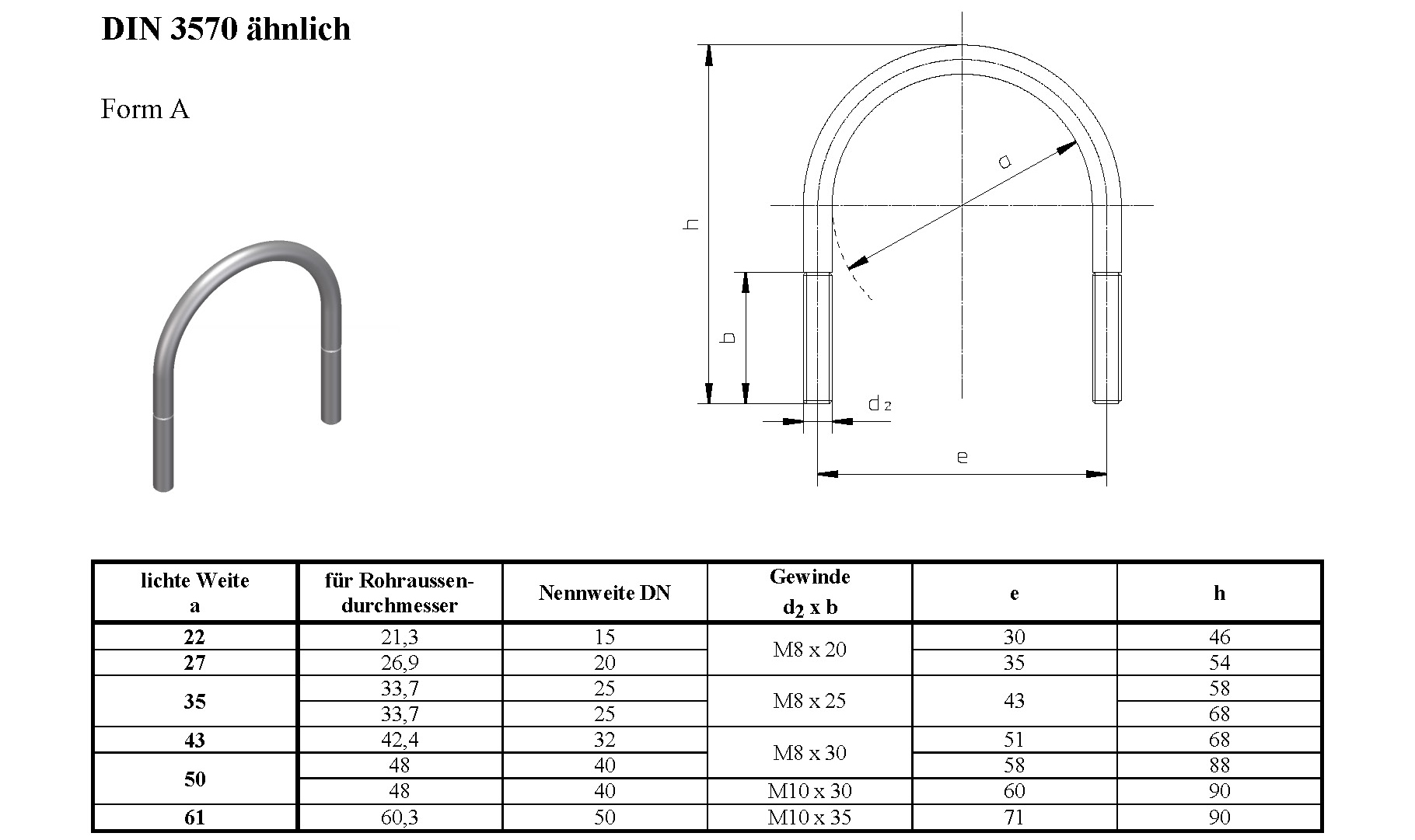

Rundstahlbügel ähnlich DIN 3570, Stahl verzinkt

Quadratrohrbügel - Halterung für Vierkantrohr Quadratrohrbügel dienen der Befestigung von Vierkantrohren und eckigen Profilen. Lieferumfang der Quadratrohrbügel - Halterung für Vierkantrohr: Rundstahlbügel werden ohne Schale und Mutter geliefert.

DIN 3570 Gegenplatte für Rundstahlbügel  Die Gegenplatte für Rundstahlbügel oder Rundbügel dienen als Gegenstück der Bügelschraube / Bügelschelle zur Befestigung von Rundrohr aus Stahl oder Edelstahl. Sie erhalten die Gegenplatte bei uns in verzinkten Stahl oder Edelstahl V2A / V4A. Gegenplatte für Rundstahlbügel mit Lichte Weite a = 23 oder 25: Material: 30x3 mm Lochmittenabstand: 34 mm Bohrung: 12 mm Gesamtlänge: 64 mm Gegenplatte für Rundstahlbügel mit Lichte Weite a = 30: Material: 30x3 mm Lochmittenabstand: 40 mm Bohrung: 12 mm Gesamtlänge: 70 mm Gegenplatte für Rundstahlbügel mit Lichte Weite a = 38: Material: 30x3 mm Lochmittenabstand: 48 mm Bohrung: 12 mm Gesamtlänge: 78 mm Gegenplatte für Rundstahlbügel mit Lichte Weite a = 46: Material: 30x3 mm Lochmittenabstand: 56 mm Bohrung: 12 mm Gesamtlänge: 86 mm Gegenplatte für Rundstahlbügel mit Lichte Weite a = 52: Material: 30x3 mm Lochmittenabstand: 62 mm Bohrung: 12 mm Gesamtlänge: 92 mm Gegenplatte für Rundstahlbügel mit Lichte Weite a = 64: Material: 30x3 mm Lochmittenabstand: 76 mm Bohrung: 14 mm Gesamtlänge: 106 mm Gegenplatte für Rundstahlbügel mit Lichte Weite a = 82: Material: 30x3 mm Lochmittenabstand: 94 mm Bohrung: 14 mm Gesamtlänge: 124 mm Gegenplatte für Rundstahlbügel mit Lichte Weite a = 94: Material: 30x3 mm Lochmittenabstand: 106 mm Bohrung: 14 mm Gesamtlänge: 136 mm Gegenplatte für Rundstahlbügel mit Lichte Weite a = 120:Material: 40x4 mm Lochmittenabstand: 136 mm Bohrung: 18 mm Gesamtlänge: 170 mm Gegenplatte für Rundstahlbügel mit Lichte Weite a = 148:Material: 40x4 mm Lochmittenabstand: 164 mm Bohrung: 18 mm Gesamtlänge: 196 mm

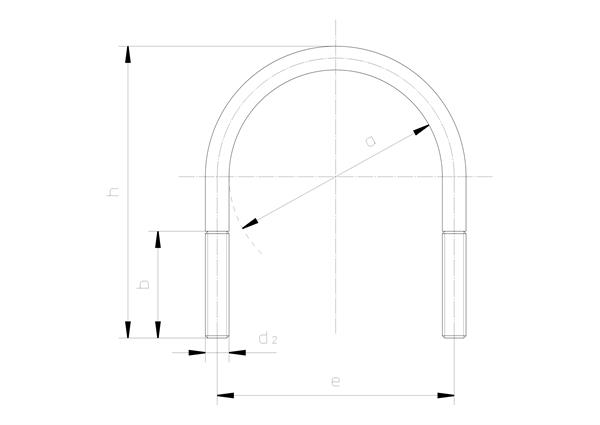

Rundstahlbügel DIN 3570 Rundstahlbügel nach DIN 3570 dienen der Befestigung von stehenden oder hängenden Rohrleitungen, Masten und ähnlichen Rundteilen sowie der einfachen Befestigung von Rohrschlitten an Stahlprofilunterkonstruktionen, wie z.B. Rohrbrücken. Lieferumfang: Rundstahlbügel werden ohne Schale und Mutter geliefert. Bitte beachten: Die Rundstahlbügel in Edelstahl A2/A4 werden "schmierblank" geliefert, d.h. nicht gewaschen oder bebeizt.

Gegenplatte für Quadratrohrbügel Die Gegenplatte für Quadratrohrbügel dienen als Gegenstück der Bügelschraube / Bügelschelle zur Befestigung von Quadratrohr und Vierkantrohr. Sie erhalten die Gegenplatte bei uns in verzinkten Stahl oder Edelstahl. Gegenplatte für Lichte Weite a = 42: Material: 30x3 mm Lochmittenabstand: 52 mm Bohrung: 12 mm Gesamtlänge: 72 mm Gegenplatte für Lichte Weite a = 52: Material: 30x3 mm Lochmittenabstand: 62 mm Bohrung: 12 mm Gesamtlänge: 82 mm Gegenplatte für Lichte Weite a = 62: Material: 30x3 mm Lochmittenabstand: 72 mm Bohrung: 12 mm Gesamtlänge: 92 mm Gegenplatte für Lichte Weite a = 72: Material: 30x3 mm Lochmittenabstand: 84 mm Bohrung: 14 mm Gesamtlänge: 104 mm Gegenplatte für Lichte Weite a = 82: Material: 30x3 mm Lochmittenabstand: 94 mm Bohrung: 14 mm Gesamtlänge: 116 mm Gegenplatte für Lichte Weite a = 92: Material: 30x3 mm Lochmittenabstand: 104 mm Bohrung: 14 mm Gesamtlänge: 126 mm Gegenplatte für Lichte Weite a = 102: Material: 40x4 mm Lochmittenabstand: 114 mm Bohrung: 14 mm Gesamtlänge: 136 mm Gegenplatte für Lichte Weite a = 122: Material: 40x4 mm Lochmittenabstand: 134 mm Bohrung: 14 mm Gesamtlänge: 156 mm Gegenplatte für Lichte Weite a = 142:Material: 40x4 mm Lochmittenabstand: 158 mm Bohrung: 18 mm Gesamtlänge: 190 mm Gegenplatte für Lichte Weite a = 162:Material: 40x4 mm Lochmittenabstand: 178 mm Bohrung: 18 mm Gesamtlänge: 210 mm Gegenplatte für Lichte Weite a = 182:Material: 40x4 mm Lochmittenabstand: 198 mm Bohrung: 18 mm Gesamtlänge: 230 mm Gegenplatte für Lichte Weite a = 202:Material: 40x4 mm Lochmittenabstand: 218 mm Bohrung: 18 mm Gesamtlänge: 250 mm

Der Rundstahlbügel ist ähnlich der DIN 3570 und passt für einen Rohrdurchmesser von 70 mm. Lichte Weite: 70 mm Gesamthöhe: 110 mm Gewinde: M8 x 20 Dünnschaft: 7,1 mm Oberfläche: Zn-Ni

Rundstahlbügel mit langen Gewinde Rundstahlbügel mit langen Gewinde bzw. Schenkeln dienen der Befestigung von stehenden oder hängenden Rohrleitungen, Masten und ähnlichen Rundteilen sowie der einfachen Befestigung von Rohrschlitten an Stahlprofilunterkonstruktionen, wie z.B. Rohrbrücken. Lieferumfang: Rundstahlbügel werden ohne Schale und Mutter geliefert.

Rundstahlbügel Der Rundstahlbügel ETR ist eine Lösung mit metrischem Gewinde zur einfachen und flexiblen Befestigung von verschiedenen Rohrleitungen, Masten und ähnlichen Rundteilen. Die Ausführung mit zwei Schrauben ermöglicht die optimierte Anpassung an den Rohraußendurchmesser. Der Rundstahlbügel wird an Stahlprofilen oder Konsolen angebracht.

Rundstahlbügel Der Rundstahlbügel ETR ist eine Lösung mit metrischem Gewinde zur einfachen und flexiblen Befestigung von verschiedenen Rohrleitungen, Masten und ähnlichen Rundteilen. Die Ausführung mit zwei Schrauben ermöglicht die optimierte Anpassung an den Rohraußendurchmesser. Der Rundstahlbügel wird an Stahlprofilen oder Konsolen angebracht.
