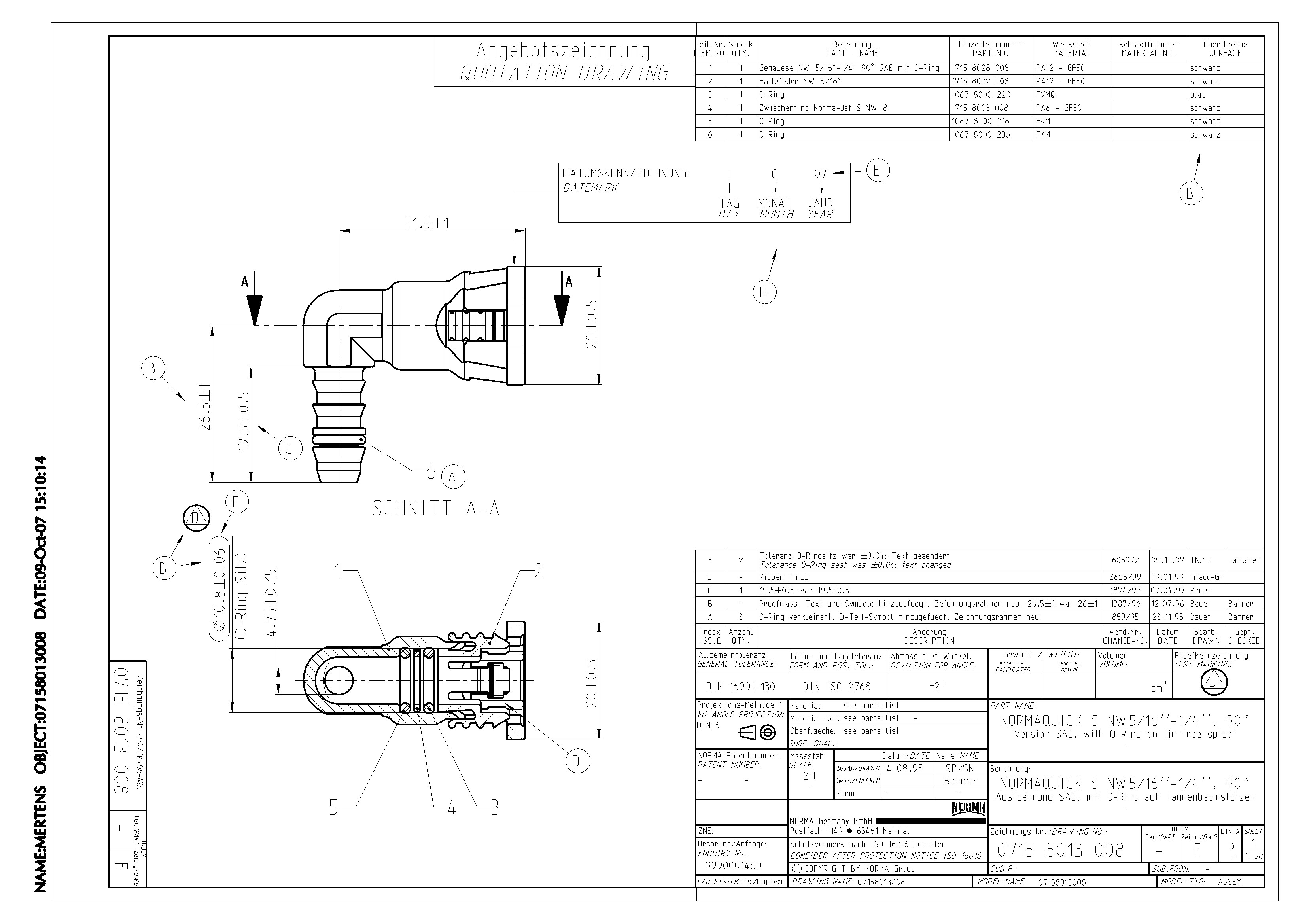

NQ-S 90°-Steckverbindung NW 5/16", mit 1/4"Schlauchanschluss (6,4 mm)

NORMAQUICK SR Single-Lock Steckverbindung NW 13 | Parker Autoline SAE J2044 Der NORMAQUICK SR Single-Lock Schnellverbinder 96251310M05 mit der Nennweite NW 13 und einem Schlauchanschluss für 12,6 mm Schlauchinnendurchmesser. Der 96251310M05 kann mit einem SAE-Stutzen (J2044) mit einem Außendurchmesser von 13,0 mm verbunden werden. Im Inneren des Steckverbinder Parker Autoline SAE J2044 befinden sich zwei Dichtringe aus verschiedenen Materialien:  FKM FVMQ Die Serie NORMAQUICK SR Single-Lock entspricht der ehemaligen Produktreihe Parker Autoline. Diese Parker Autoline SAE J2044 Steckverbindung hat einen Winkel von 90°.

NORMAQUICK S 45°-Stecker NW 5/16" mit 6,4 mm Schlauchanschluss Die NORMAQUICK® S 45° Steckverbindung NW 5/16" mit 6,4 mm (1/4") Schlauchanschluss aus Kunststoff (Polyamid 6 und 12 mit einem Glasfaseranteil zwischen 20% und 50%) erleichtert das An- und Ablegen der Kraftstoffleitung sowie die Längenanpassung der Kraftstoffleitung. Die Steckverbindung hat eine große Beständigkeit gegen Betriebsdruck. Diese montagefreundlichen NORMAQUICK® S 45° Steckverbindung NW 5/16" mit 6,4 mm (1/4") Schlauchanschluss eignen sich ideal zum Anschluss von medienführenden Leitungen und lassen sich ohne Werkzeug schnell montieren.

Autoline SAE J2044 Schnellverbinder NW 5/16" |  NORMAQUICK SR Single-Lock Der Schnellverbinder A624E50-06M04 mit der Nennweite NW 5/16" und einem Schlauchanschluss für 7,4 mm Schlauchinnendurchmesser. Der A624E50-06M04 kann mit einem SAE-Stutzen (J2044) mit einem Außendurchmesser von 7,89 mm verbunden werden. Im Inneren des Autoline SAE J2044 Schnellverbinder NW 5/16" befinden sich zwei Dichtringe, hergestellt aus FKM und FVMQ. Die Serie NORMAQUICK SR Single-Lock entspricht der ehemaligen Produktreihe Parker Autoline.

NORMAQUICK SR Single-Lock Steckverbindung NW 08 mit 7,0 mm Schlauchanschluss Der NORMAQUICK SR Single-Lock Schnellverbinder A610R08-06M02 mit der Nennweite NW 8 und einem Schlauchanschluss für 7,0 mm Schlauchinnendurchmesser. Der A610R08-06M02 kann mit einem SAE-Stutzen (J2044) mit einem Außendurchmesser von 8,0 mm verbunden werden. Im Inneren des Steckverbinder befinden sich zwei Dichtringe, einer aus FKM und einer FVMQ. Die Serie NORMAQUICK SR Single-Lock entspricht der ehemaligen Produktreihe Parker Autoline.

NORMAQUICK SR Single Lock Schnellverbinder NW 10 | Parker Autoline Der Schlauch Schnellverbinder A610M10-08M02 mit der Nennweite NW 10 und einem Schlauchanschluss für 8,9 mm Schlauchinnendurchmesser. Der Schlauch Schnellverbinder A610M10-08M02 kann mit einem SAE-Stutzen (J2044) mit einem Außendurchmesser von 10,0 mm verbunden werden. Im Inneren des Steckverbinder befinden sich zwei Dichtringe, einer aus FKM und einer FVMQ. Die Schlauch-Schnellverbinder der Serie NORMAQUICK SR Single Lock entspricht der ehemaligen Produktreihe Parker Autoline.

NORMAQUICK S Winkelverbinder NW 1/4" mit 1/4"Schlauchanschluss Die NORMAQUICK® S 90° Steckverbindung NW 1/4" mit 1/4"Schlauchanschluss ist aus robusten Kunststoff, bestehend aus Polyamid 6 und 12 mit einem Glasfaseranteil zwischen 20% und 50%, hergestellt. NORMAQUICK® S 90° Steckverbindung NW 1/4" mit 1/4"Schlauchanschluss ist eine patentierte Technologie, die den Anschluss von Kraftstoffleitungen, Entlüftungsleitungen, Ölkühlerleitungen und Vakuumsteuerleitungen ermöglicht. Diese Verbindung ist reversibel und kann ohne vorheriges Ablassen des Kraftstoffs getrennt werden. NORMAQUICK® S erleichtert das An- und Ablegen der Kraftstoffleitung sowie die Längenanpassung der Kraftstoffleitung. Die Steckverbindung hat eine große Beständigkeit gegen Betriebsdruck. NORMAQUICK® S verbindet sowohl Leitung mit Leitung, als auch Leitung mit Aggregat.

NORMAQUICK S 90°-Steckverbindung NW 3/8", mit 5/16" Schlauchanschluss Die NORMAQUICK® S 90° Steckverbindung NW 3/8", mit 5/16" Schlauchanschluss wurde aus robusten Kunststoff, bestehend aus Polyamid 6 und 12 mit einem Glasfaseranteil zwischen 20% und 50%, hergestellt.  NORMAQUICK® S 90° Steckverbindung NW 3/8", mit 5/16" Schlauchanschluss ist eine patentierte Technologie, die den Anschluss von Kraftstoffleitungen, Entlüftungsleitungen, Ölkühlerleitungen und Vakuumsteuerleitungen ermöglicht. Diese Verbindung ist reversibel und kann ohne vorheriges Ablassen des Kraftstoffs getrennt werden. NORMAQUICK® S erleichtert das An- und Ablegen der Kraftstoffleitung sowie die Längenanpassung der Kraftstoffleitung. Die Steckverbindung hat eine große Beständigkeit gegen Betriebsdruck.

Kraftstoffleitung Verstärkungshülse Kraftstoffleitung Verstärkungshülse aus Messing. Diese Hülse dient zur Verstärkung von PA-Rohr zum Anschluss an einen Kraftststoffschlauch aus Gummi. Abgerundete Kanten ermöglichen ein leichtes Aufschieben des Schlauches auf die Kraftstoffleitung Verstärkungshülse. Die Wölbungen sorgen für eine korrekte und sichere Positionierung der Schelle. Sie erhalten die Verstärkungshülse in den Durchmesser 4mm, 6mm, 8mm und 10mm. Die Kraftstoffleitung Verstärkungshülse ist zudem passendes Ersatzteil und Nachfüllartikel für das NORMA® Fuel Line Repair Kit (Reparatur-Set für Kraftstoffleitungen).

NORMAQUICK S 90° Steckverbindung NW 16 mit 6 mm Schlauchanschluss Die für den Automobilbau konzipierten NORMAQUICK® S 90° Steckverbindung NW 16 mit 6 mm Schlauchanschluss bestehen aus Kunststoff und sind in verschiedenen Größen und Formen für jeden Bedarf erhältlich. Diese montagefreundlichen Steckverbinder eignen sich ideal zum Anschluss von medienführenden Leitungen und lassen sich ohne Werkzeug schnell montieren. NORMAQUICK® S ist eine patentierte Technologie, die den Anschluss von Kraftstoffleitungen, Entlüftungsleitungen, Ölleitungen und Vakuumsteuerleitungen ermöglicht.

NORMAQUICK SAE J2044 Sortiment Mit dem NORMAQUICK S SAE J2044 Sortiment erhalten Sie alle gängigen Steckverbindungen nach SAE J2044 in einer Box. Enthalten sind gerade (0°) und abgewinkelte (45° und 90°) Kunststoff-Steckverbinder, sowie Adapter, in den Nennweiten NW 1/4, 5/16, 3/8, 1/2, 14 und 5/8. Inhalt: 2x NQ-S NW 1/4" - 0° mit 6,4 mm Schlauchanschluss - 715 8002 0062x NQ-S NW 1/4" - 90° mit 6,4 mm Schlauchanschluss - 715 8001 0061x NQ-S NW 5/16" - 0° mit 6,4 mm Schlauchanschluss - 715 8011 0081x NQ-S NW 5/16" - 90° mit 6,4 mm Schlauchanschluss - 715 8011 0081x NQ-S NW 5/16" - 45° mit 6,4 mm Schlauchanschluss - 715 8140 0081x NQ-S NW 5/16" - Adapter mit 6,0 mm Schlauchanschluss - 715 8151 0081x NQ-S NW 5/16" - 90° mit 7,3 mm Schlauchanschluss - 715 8194 0081x NQ-S NW 5/16" - 0° mit 6,0 mm Schlauchanschluss - 715 8509 0081x NQ-S NW 5/16" - 90° mit 6,0 mm Schlauchanschluss - 715 8511 0081x NQ-S NW 5/16" - 45° mit 6,4 mm Schlauchanschluss - 715 8515 0082x NQ-S NW 5/16" - Adapter mit 6,0 mm Schlauchanschluss - 715 8168 0082x NQ-S NW 3/8" - Adapter mit 8,0 mm Schlauchanschluss - 715 8039 0101x NQ-S NW 3/8" - 0° mit 8,0 mm Schlauchanschluss - 715 8513 0101x NQ-S NW 3/8" - 90° mit 8,0 mm Schlauchanschluss - 715 8512 0101x NQ-S NW 3/8" - 45° mit 8,0 mm Schlauchanschluss - 715 8535 0101x NQ-S NW 3/8" - 0° mit 6,0 mm Schlauchanschluss - 715 8550 0101x NQ-S NW 3/8" - 90° mit 6,0 mm Schlauchanschluss - 715 8539 0101x NQ-S NW 3/8" - 0° mit 7,3 mm Schlauchanschluss - 715 8601 0101x NQ-S NW 3/8" - 90° mit 7,3 mm Schlauchanschluss - 715 8585 0102x NQ-S NW 3/8" - Adapter mit 6,0 mm Schlauchanschluss - 715 8040 0102x NQ-S NW 1/2" - Adapter mit 10,0 mm Schlauchanschluss - 715 8012 0121x NQ-S NW 1/2" - 0° mit 10,0 mm Schlauchanschluss - 715 8501 0121x NQ-S NW 1/2" - 90° mit 10,0 mm Schlauchanschluss - 715 8625 0121x NQ-S NW 1/2" - 45° mit 10,0 mm Schlauchanschluss - 715 8524 0121x NQ-S NW 1/2" - 0° mit 12,0 mm Schlauchanschluss - 715 8522 0121x NQ-S NW 1/2" - 0° mit 10,0 mm Schlauchanschluss - 715 8542 0121x NQ-S NW 1/2" - 90° mit 12,0 mm Schlauchanschluss - 715 8519 0121x NQ-S NW 1/2" - 90° mit 10,0 mm Schlauchanschluss - 715 8574 0121x NQ-S NW 1/2" - 90° mit 6,0 mm Schlauchanschluss - 715 8589 0121x NQ-S NW 14 - 0° mit 12,0 mm Schlauchanschluss - 715 8502 0141x NQ-S NW 14 - 45° mit 12,0 mm Schlauchanschluss - 715 8504 0141x NQ-S NW 14 - 0° mit 12,0 mm Schlauchanschluss - 715 8505 0142x NQ-S NW 5/8" - 90° Adapter mit 14,0 mm Schlauchanschluss - 715 8008 0161x NQ-S NW 5/8" - 45° mit 17,0 mm Schlauchanschluss - 715 8509 0161x NQ-S NW 5/8" - 0° mit 17,0 mm Schlauchanschluss - 715 8501 0161x NQ-S NW 5/8" - 68° mit 13,0 und 8,0 mm Schlauchanschluss - 715 8525 0161x NQ-S NW 5/8" - 90° mit 17,0 mm Schlauchanschluss - 715 8502 0161x NQ-S NW 5/8" - 90° mit 12,7 mm Schlauchanschluss - 715 8504 016

NORMAQUICK S Winkel-Steckverbinder NW 5/16"mit 8 mm Schlauchanschluss Die NORMAQUICK® S Steckverbindung mit Schlauchanschluss ist aus Kunststoff (Polyamid 6 und 12, mit einem Glasfaseranteil zwischen 20% und 50%) gefertigt und eignet sich sehr gut zum Verbinden von verschiedenen medienführenden Leitungen im Automobilbau. Die 90 Grad Steckverbindung mit Schlauchanschluss wurden in erster Linie für Anwendungen im Bereich Kraftstoffleitungen entwickelt. NORMAQUICK® S Steckverbindung mit Schlauchanschluss verbindet sowohl Leitung mit Leitung, als auch Leitung mit Aggregat: Verbindung von Kraftstoffleitungen Entlüftungsleitungen, Ölkühlerleitungen Unterdruck-Steuerleitungen
